In addition to the colour code, connectors are keyed in one of 12 positions to ensure that incompatible utilization voltages cannot be connected. Different voltage and frequency combinations are distinguished by the location of the earth pin (or a plastic projection called the minor keyway, for connectors with no earth pin), as shown in the following table. The earth pin can be in one of twelve locations, described by clock positions 1h through 12h, spaced at 30° intervals around the circle on which all the pins lie. The various positions are referenced from the view of the open side of a socket; the 6 o'clock (6h, 180°) position is at the same angle as the major keyway, and is oriented downwards.

pemifer Escreveu: ↑

24 jan 2019, 11:45

Entretanto... https://en.wikipedia.org/wiki/IEC_60309
Na wikipédia diz que 6H indica a posição do pino de terra...

In addition to the colour code, connectors are keyed in one of 12 positions to ensure that incompatible utilization voltages cannot be connected. Different voltage and frequency combinations are distinguished by the location of the earth pin (or a plastic projection called the minor keyway, for connectors with no earth pin), as shown in the following table. The earth pin can be in one of twelve locations, described by clock positions 1h through 12h, spaced at 30° intervals around the circle on which all the pins lie. The various positions are referenced from the view of the open side of a socket; the 6 o'clock (6h, 180°) position is at the same angle as the major keyway, and is oriented downwards.

Tigre1973 Escreveu: ↑

24 jan 2019, 11:56

Agora a dúvida...

O que se usa por cá é a AZUL, 32A 2P+T 6H certo?

Nonnus Escreveu: ↑

24 jan 2019, 12:15

Tigre1973 Escreveu: ↑

24 jan 2019, 11:56

Agora a dúvida...

O que se usa por cá é a AZUL, 32A 2P+T 6H certo?

Essa é que é a grande questão! Muita gente diz que essa é a mais comum, mas eu pelo que tenho visto a mais comum (oficinas, áreas de serviço, complexos industriais, parques de estacionamento) é a vermelha de 5 pinos e por esse motivo quando comprei o meu EVSE ao Apr pedi que o meu viesse com essa ficha. A azul pelo que tenho visto é muito usada em parques de campismo, embora nestes locais também se encontrem as vermelhas de 5 pinos.

O meu EVSE tem esta:



Apenas tem fase, neutro e terra ligados, há dois pinos que não tem qualquer ligação, o que quer dizer que ligado a uma tomada trifasica apenas vai buscar uma fase (16A).

Tigre1973 Escreveu: ↑

24 jan 2019, 11:19

...
Vou colocar uma tomada de 32A na garagem (embora só tenha uma potência contratada de 6,9KW => 30A).

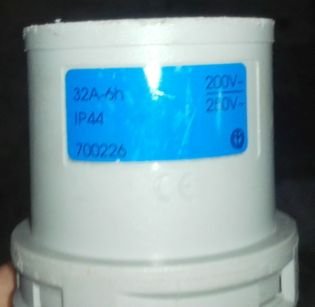

Estive a ver as ditas tomadas de parede, e tenho uma dúvida. As de 2P+T (ou seja, Fase + Neutro + Terra) dizem todas 6H. este 6H significa o que? Que a tomada só pode fornecer os 32A durante 3 horas????

Desde já muito obrigado pela vossa ajuda.
...

Spin Escreveu: ↑

24 jan 2019, 15:33

Tigre1973 Escreveu: ↑

24 jan 2019, 11:19

...
Vou colocar uma tomada de 32A na garagem (embora só tenha uma potência contratada de 6,9KW => 30A).
Estive a ver as ditas tomadas de parede, e tenho uma dúvida. As de 2P+T (ou seja, Fase + Neutro + Terra) dizem todas 6H. este 6H significa o que? Que a tomada só pode fornecer os 32A durante 3 horas????

Desde já muito obrigado pela vossa ajuda.
...

Eu também tenho somente 30A disponíveis e instalei uma ficha CE32A Azul=monofásica.
Como já foi referido em post anteriores o pino terra está posicionado nas 6Horas (18Horas), mas é fácil de identificar porque é o de maior secção.
Um dos cuidados a ter das fichas CE é que o diâmetro das CE16A é inferior às de 32A, por isso devemos ter os respetivos adaptadores muito úteis em centros comerciais e parques de campismo.
